配备Lapcon机构 OLYMPIA隐形铰链

360型

105°开启/19mm盖度/阻尼器内置

●带阻尼功能的产品可5级调速。
●开启式规格若与按压式碰珠一起使用，即为不使用把手或拉手即可开门的一按即开规格。

全不锈钢隐形铰链底座

180SUS-P6T型

●180不锈钢隐形铰链底座

配备Lapcon机构 OLYMPIA隐形铰链

360型

105°开启/9mm盖度/阻尼器内置

●带阻尼功能的产品可5级调速。
●开启式规格若与按压式碰珠一起使用，即为不使用把手或拉手即可开门的一按即开规格。

全不锈钢隐形铰链

180SUS型

105°开启/19 mm 盖度

全不锈钢材质，阻尼缓慢关闭！

• 全不锈钢材质
• 盖度: 19mm
• 门厚: 15 ~ 20mm
• 门可进行三维调节 (前后、左右、上下)
• 自关功能
• 阻尼缓慢关闭，静音安全。
• 快装式

垫板

360-DP2-P4型

2mm厚

●外置的门梃侧的盖度可减少2 mm（2片重叠时为4 mm）。
●内置的门梃侧的间隙可增加2 mm（2片重叠时为4 mm）。

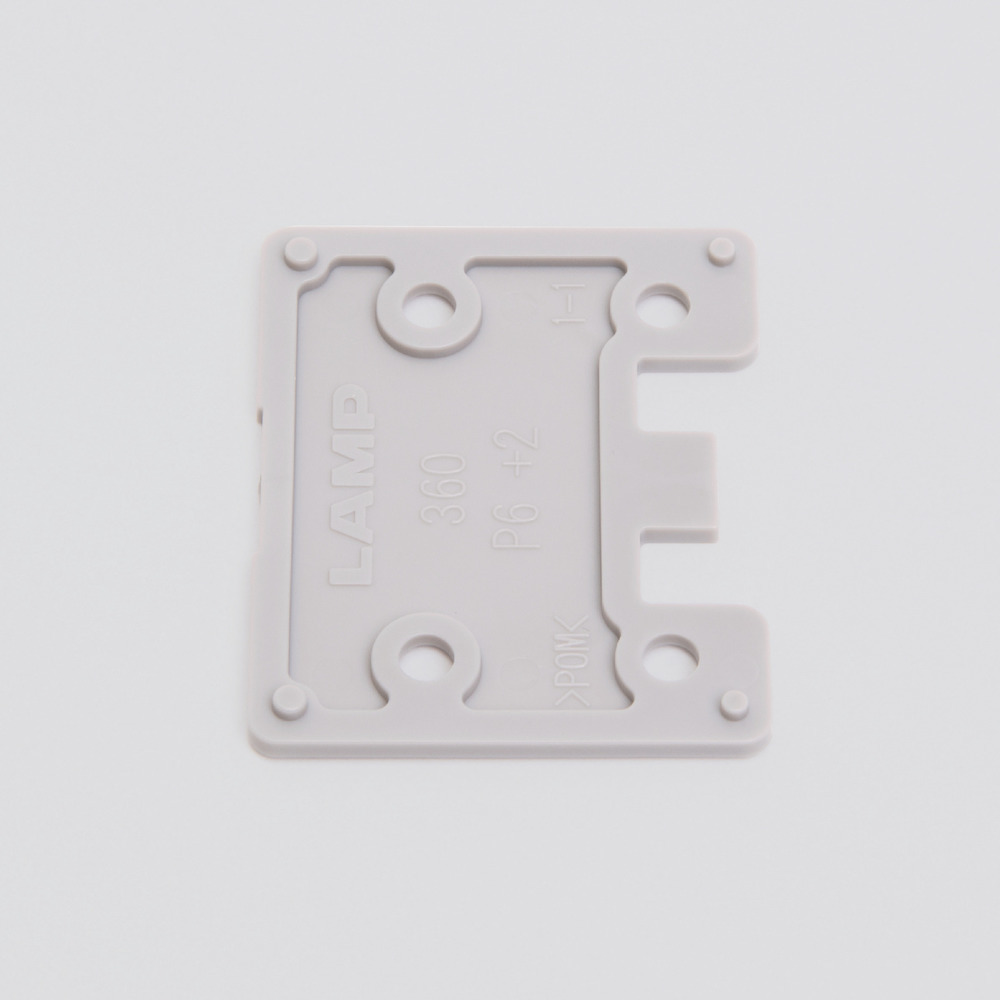

垫板

360-DP2-P6型

2mm厚

已停产

●外置的门梃侧的盖度可减少2 mm（2片重叠时为4 mm）。
●内置的门梃侧的间隙可增加2 mm（2片重叠时为4 mm）。

安装底座安装夹具

360-JIG型

盖度规格

●可方便地对准OLYMPIA系列的安装底座的安装位置。

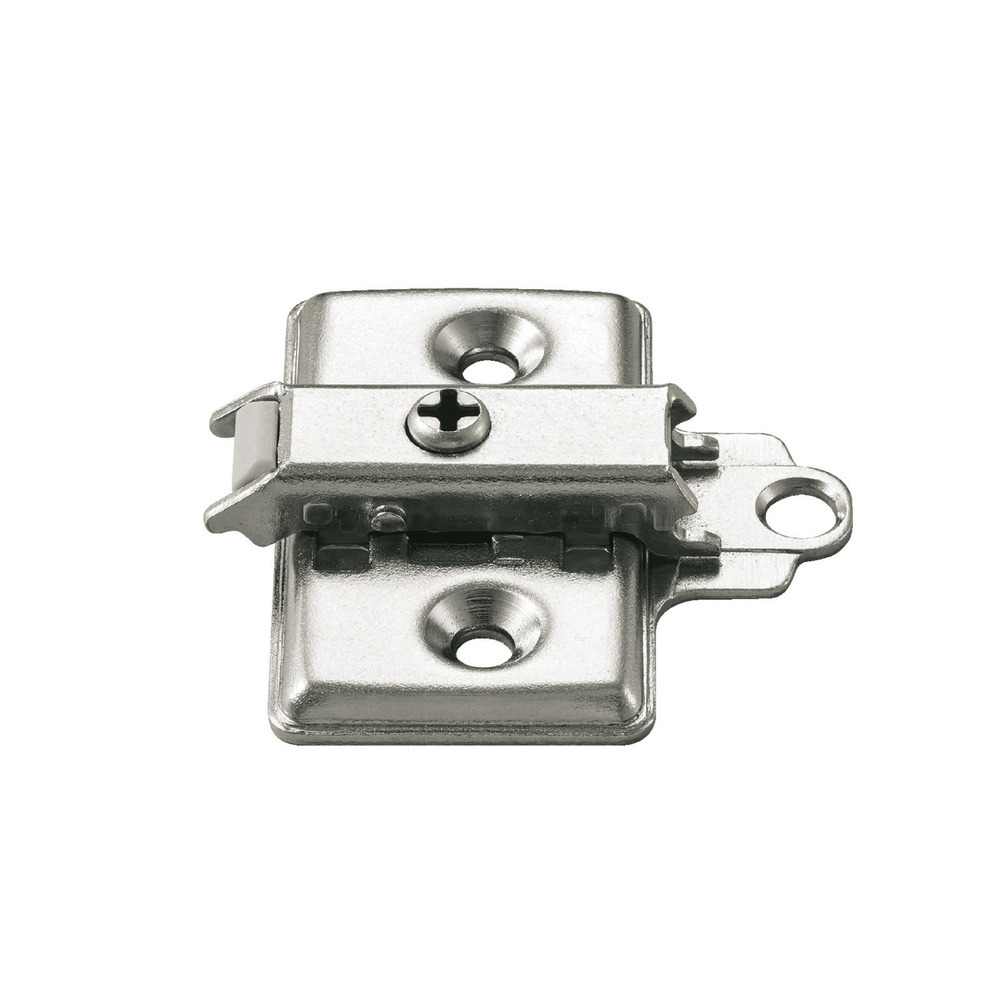

安装底座

360-P4W-30T型

系统30

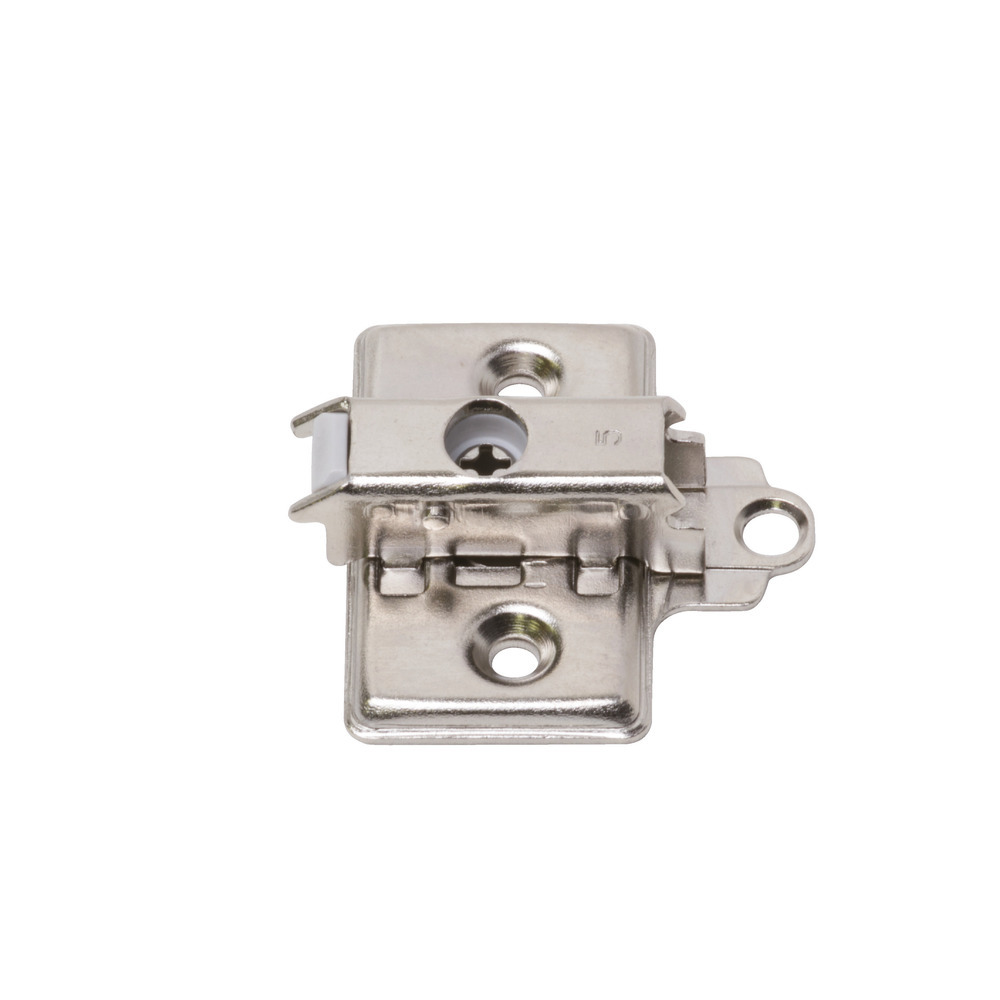

安装底座

360-P4W-30T+5型

系统30 +5mm厚

安装底座

360-P4W-30T-DS型

系统30型带手拧螺钉

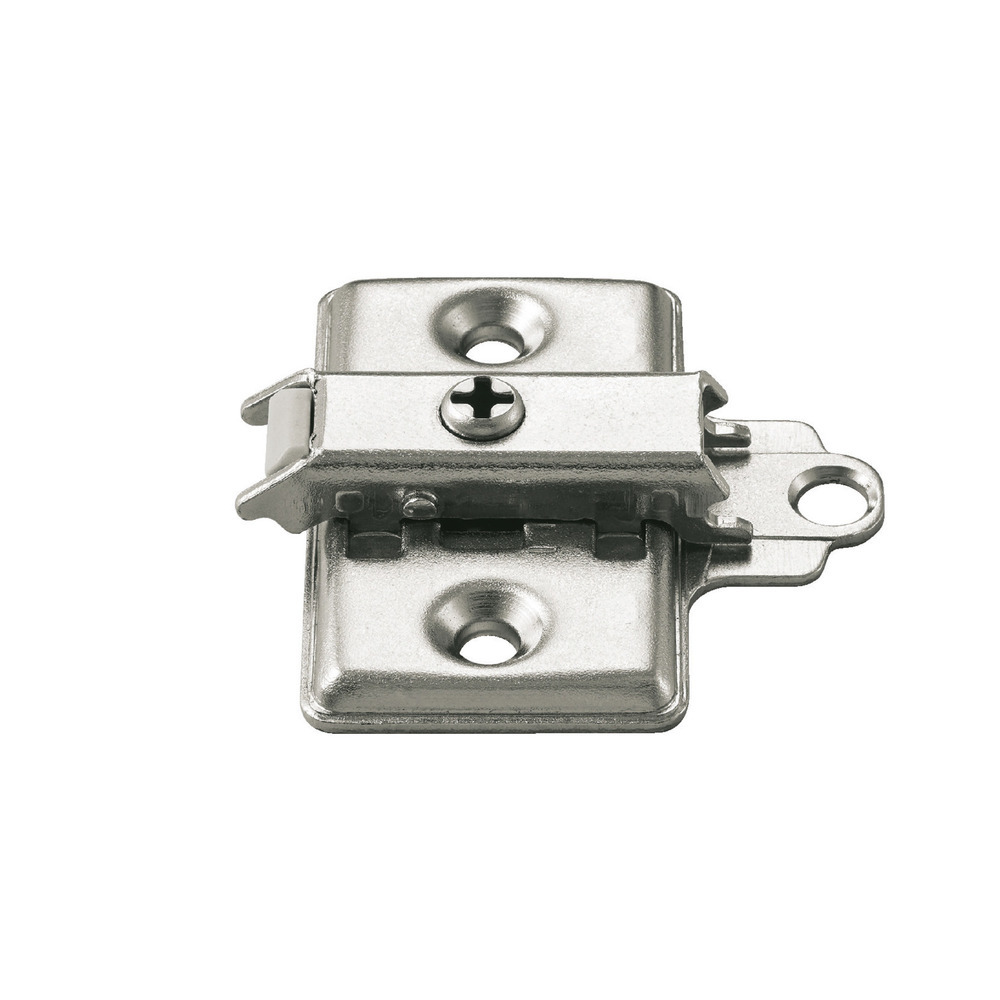

安装底座

360-P4W-32T型

系统32型

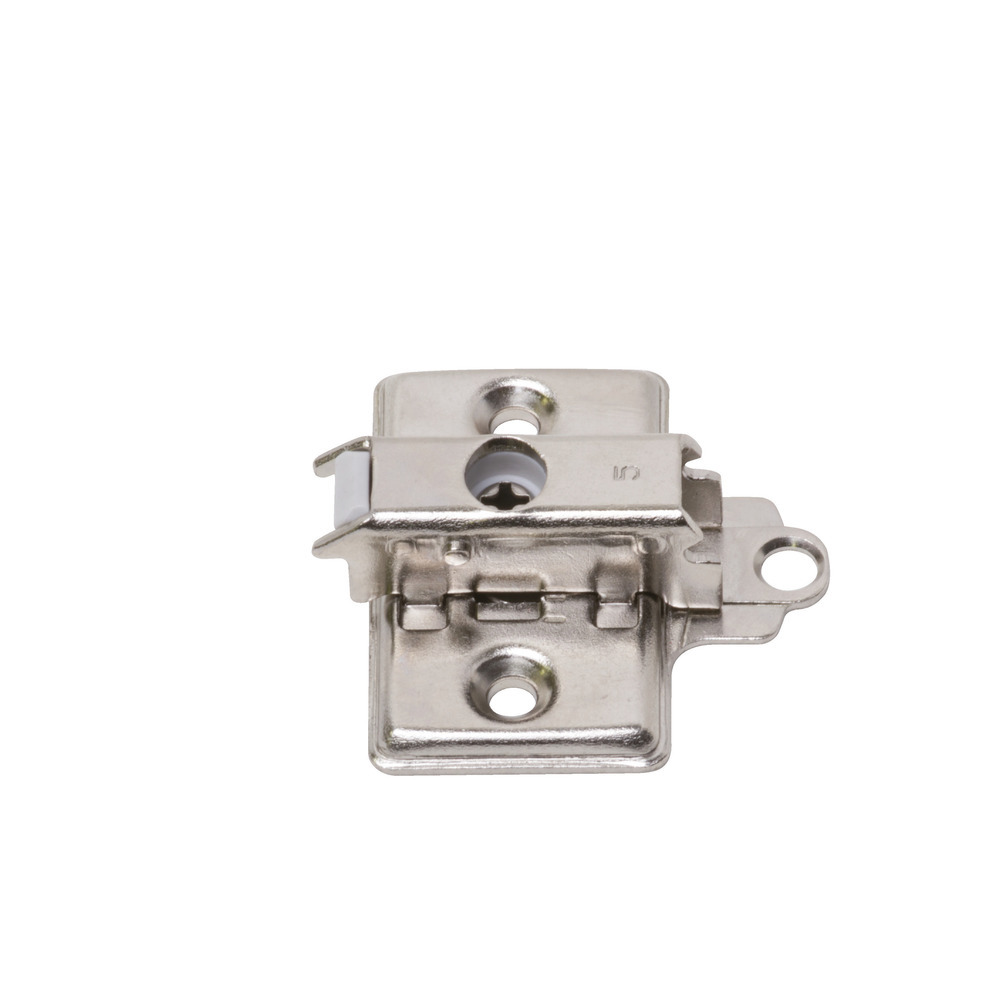

安装底座

360-P4W-32T+5型

系统32型 +5mm厚

安装底座

360-P4W-32T-DS型

系统32型带手拧螺钉

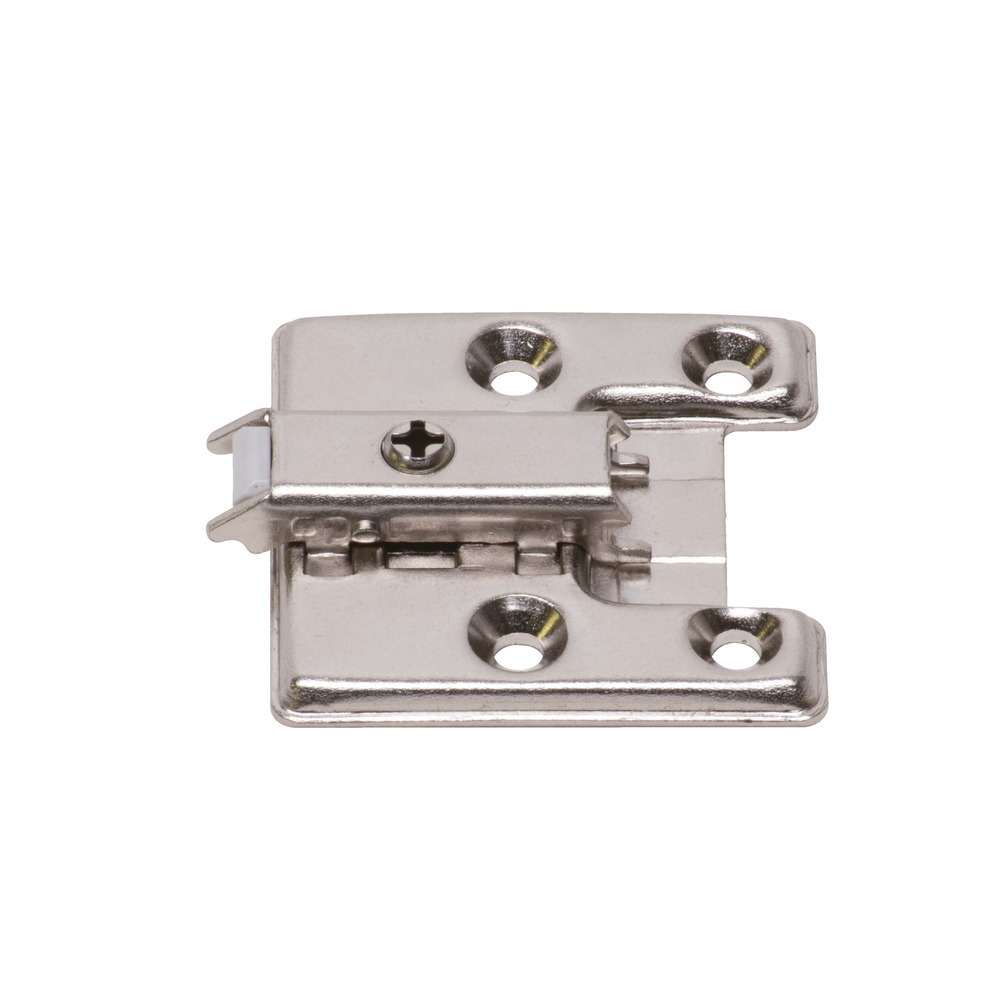

安装底座

360-P6W-30-32T型

系统32、4孔型特殊规格

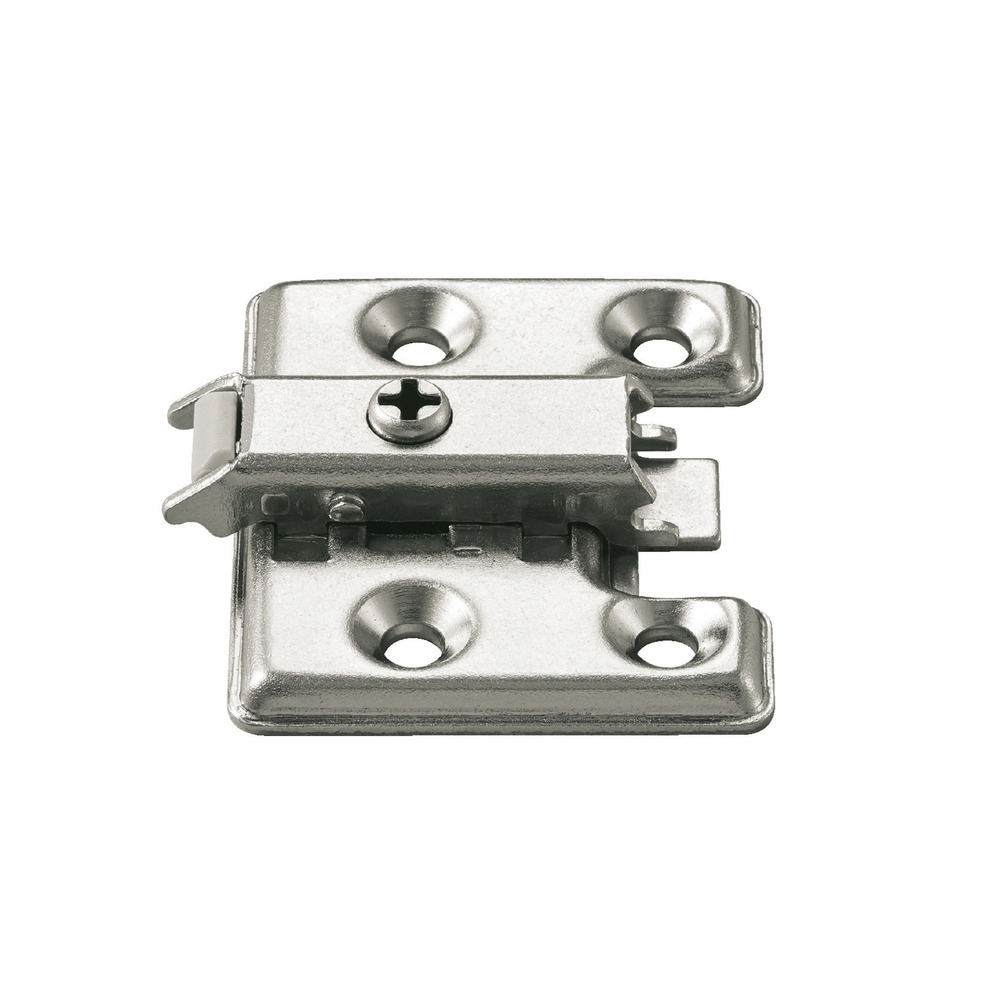

安装底座

360-P6WT型

系统32、4孔型

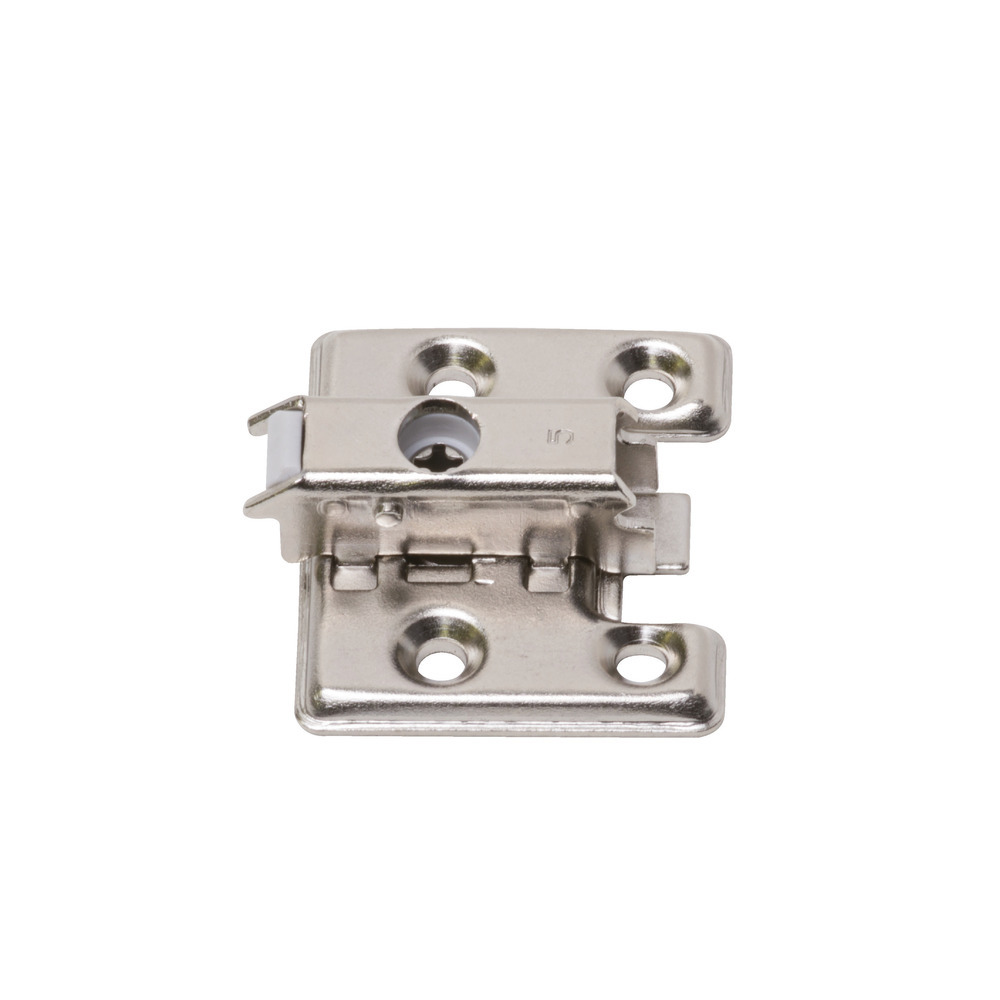

安装底座

360-P6WT+5型

系统32、4孔型 +5mm厚

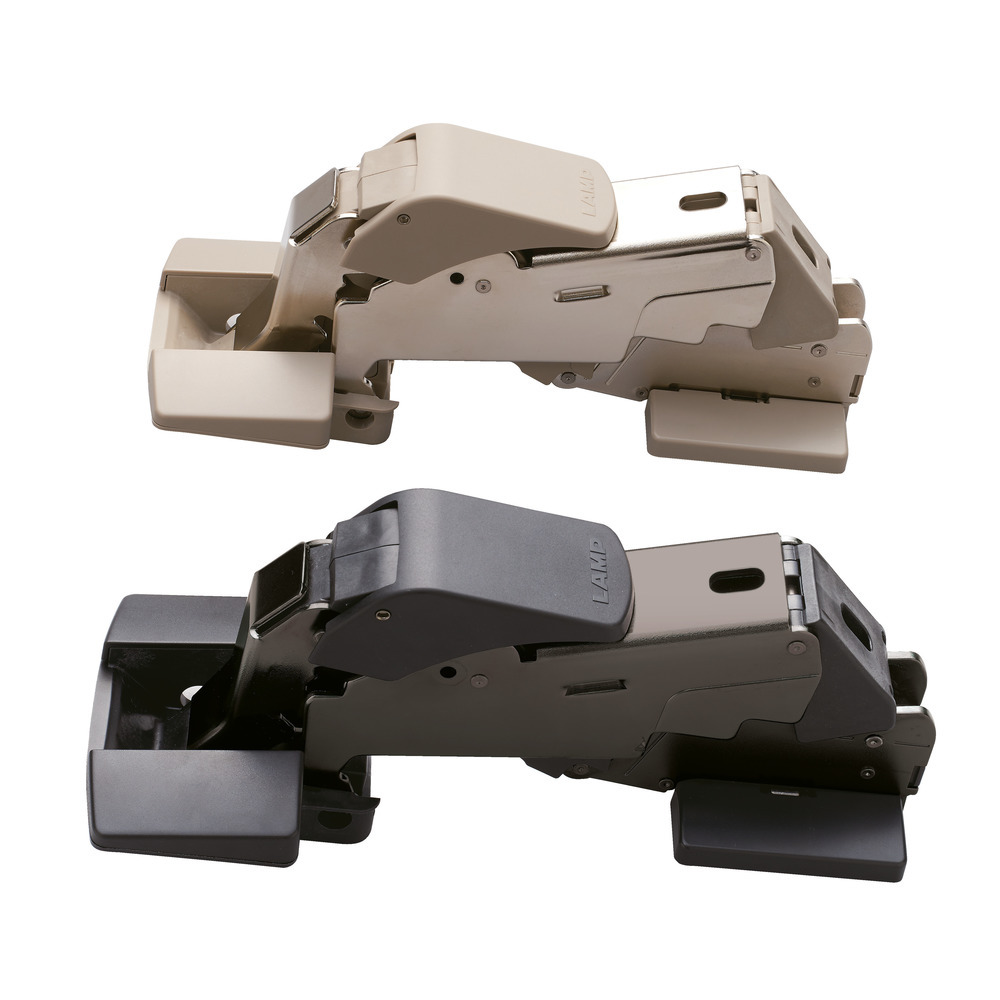

承重用大角度开启快装隐形铰链

J160型

阻尼器内置型

●通过内置的缓闭阻尼器，门可缓慢顺畅地关闭，给人以高级感。
●与底座、螺孔遮挡盖一起成套销售。

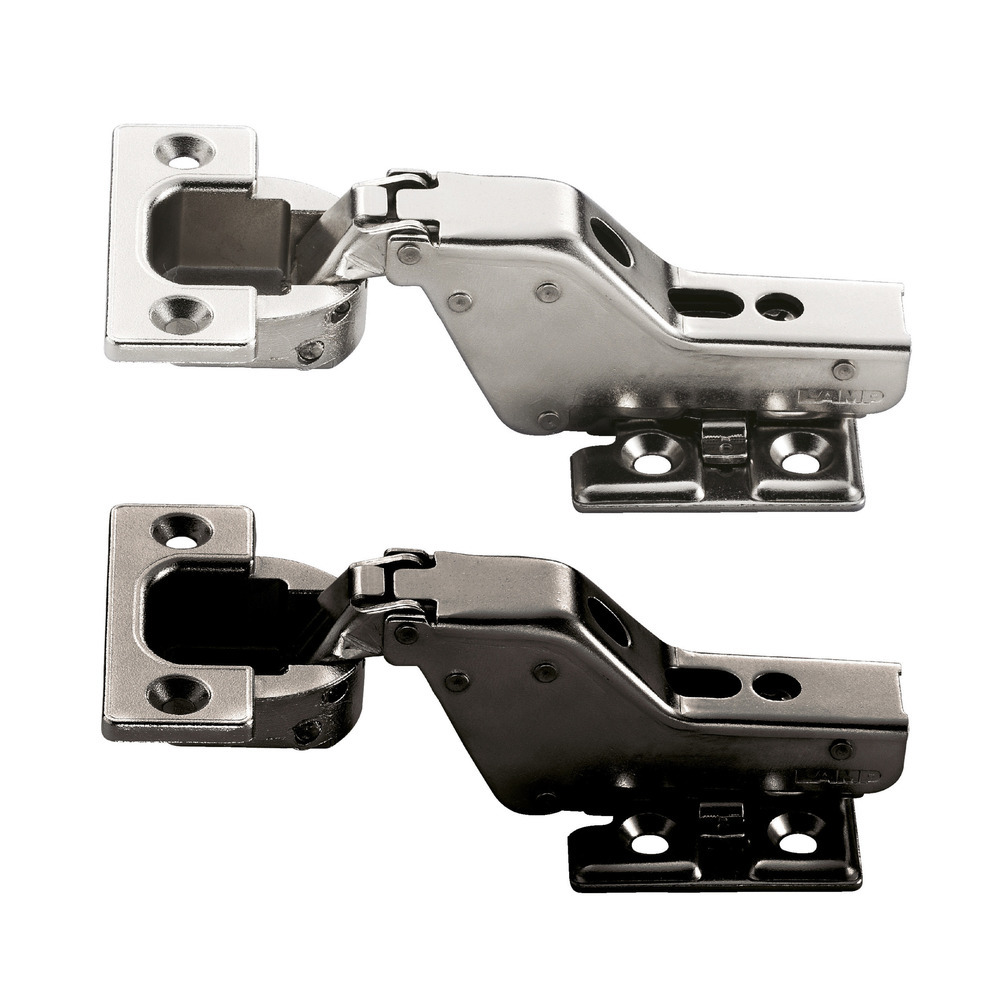

承重用快装隐形铰链

J95型

93°开启/内置

・通过安装板实现三维调节功能（深度方向 +1.5 mm，-2.5 mm；垂直方向 ±3 mm；水平方向 +0 mm，-4 mm）。
・快装式。
・最大承重：25 kg/2个；40 kg/3个。
・采用卡扣式安装。

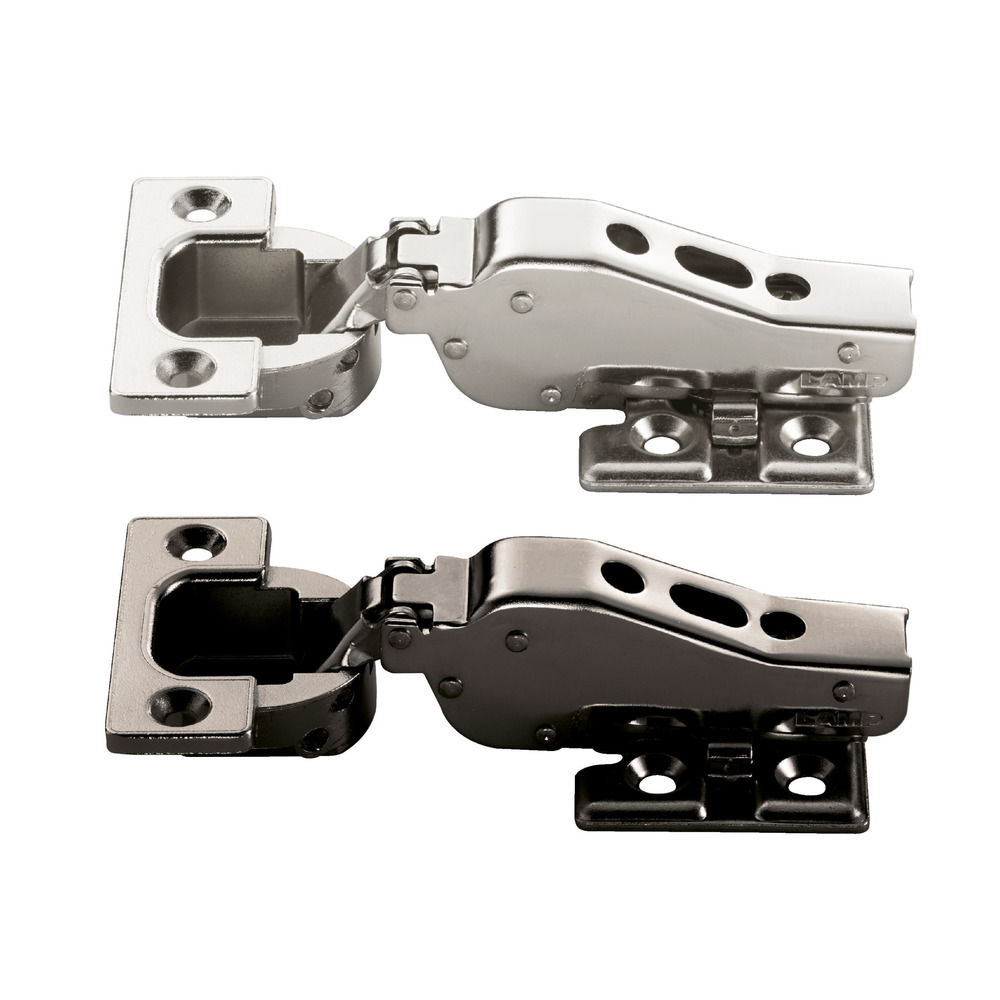

承重用快装隐形铰链

J95型

95°Opening/16 mm Overlay

3-way-adjustment function by mounting plate (depth + 1.5, - 2.5 mm, vertical +/- 3 mm, overlay [horizontal] + 0, - 4 mm).
Simple One-Touch Installation and Detachment.
Max. Door Weight : 25 kg with 2 pcs, 40 kg with 3 pcs.
Snap on mount.

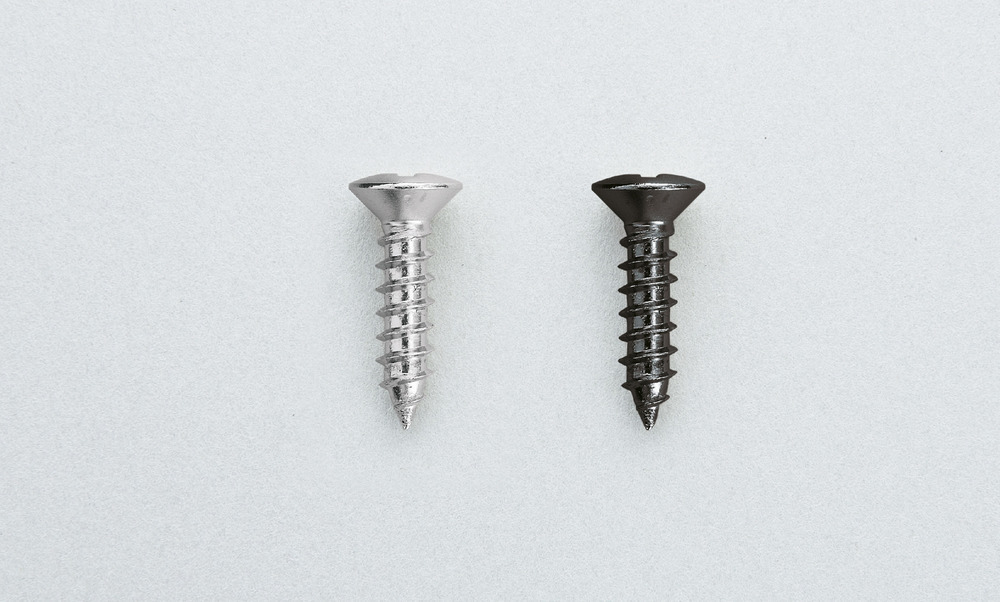

RAISED COUNTERSUNK HEAD TAPPING SCREW

3.5×15型

For OLYMPIA and 230 Hinges
