—A set of necessary parts to make slim-framed doors.
—Includes aluminium frames, a strike plate, and the HES1F-140 hinge.
—The hinges and plates are preassembled on to the frames.
—Various wall thicknesses are supported. Base frames can be used as stand-alone unit.
—The hinge has a 3-way adjustment function. Doors are easy to install.
—Patent pending in several countries.

●无需在框上挖槽即可进行表面安装。
●具有三维调节功能（上下、左右、前后）。

●正面板采用不锈钢制。

●此底座可方便地安装HES3D-90（厚度：30mm及以上），在难以对门边缘进行分段加工时非常适用。

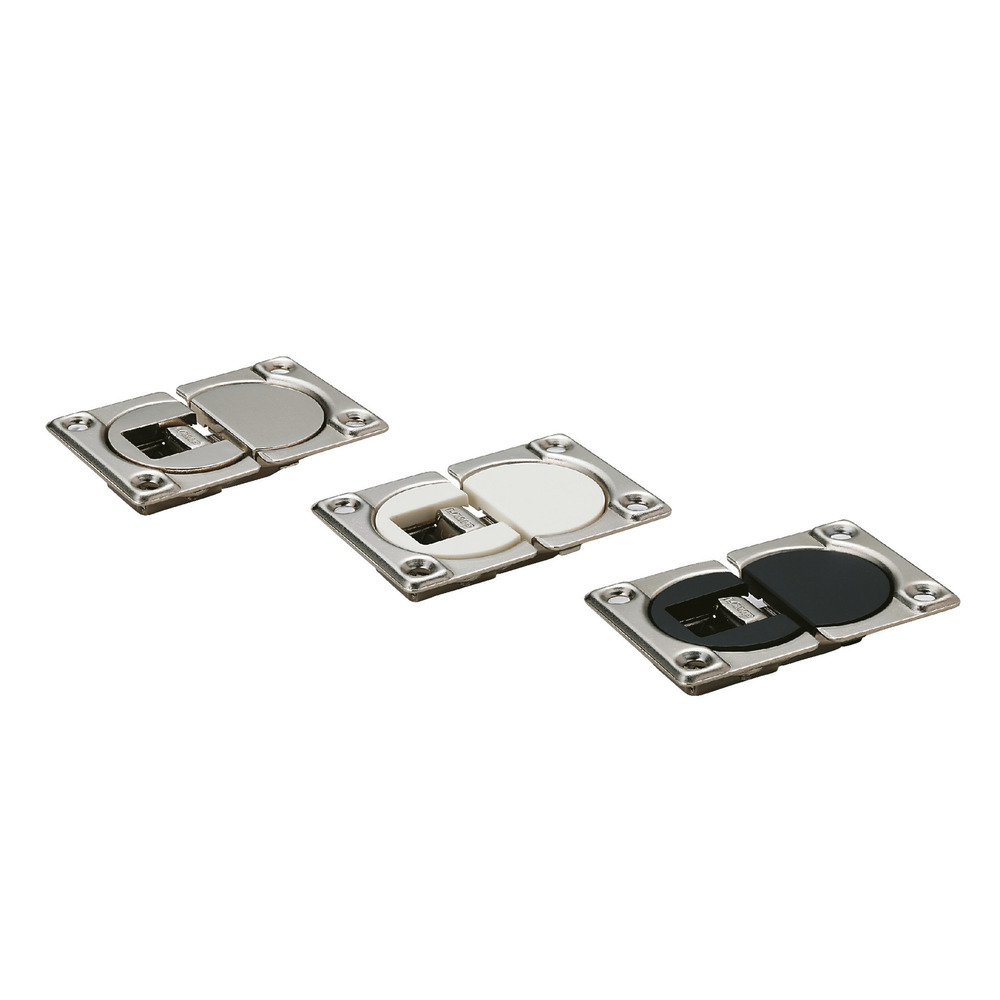

●三向调节式翻门铰链。下开门用。
●门打开后，可与橱柜内部齐平。
●另备有玻璃门用铰链。

●三向调节式翻门铰链。
●下开门用。
●门打开后，可与橱柜内部齐平。
●由于螺钉垂直拧入，施工方便，也可安装在钣金上。
●与传统产品相比，松动小。

●可安装在宽36 mm以上表面的标准型暗铰链。

●长臂型、门与框有高低差或厚门也可开闭。
●嵌入深度浅，门和框的嵌入加工方便。
●具有三维调节功能（上下、左右、前后）。
●铰链可分离为门侧和框侧，并具有将门预固定在框上的功能，门的安
装非常方便。
●已获得耐火标准ANSI/UL 10C和CAN/ULC-S104。
●新增加了方形螺钉盖（选配件）。

●暗铰链适用于中型门，折叠门，隔门等。

●在带装饰边的框上也可方便地安装。

●嵌入深度浅（21 mm），门和框的嵌入加工方便。
●具有三维调节功能（上下、左右、前后）。
●铰链可分离为门侧和框侧，并具有将门预固定在框上的功能，门的安
装非常方便。
●与另售的托座同时使用，也可安装在钢门（SD）上。

●可与撑挡一起使用。
●嵌入深度浅（21 mm），门和框的嵌入加工方便。
●具有三维调节功能（上下、左右、前后）。
●铰链可分离为门侧和框侧，并具有将门预固定在框上的功能，门的安
装非常方便。

Specially designed for the HES3D-120, 3-way adjustable concealed hinge.
Keeps hinge angle at 90° for easy installation.

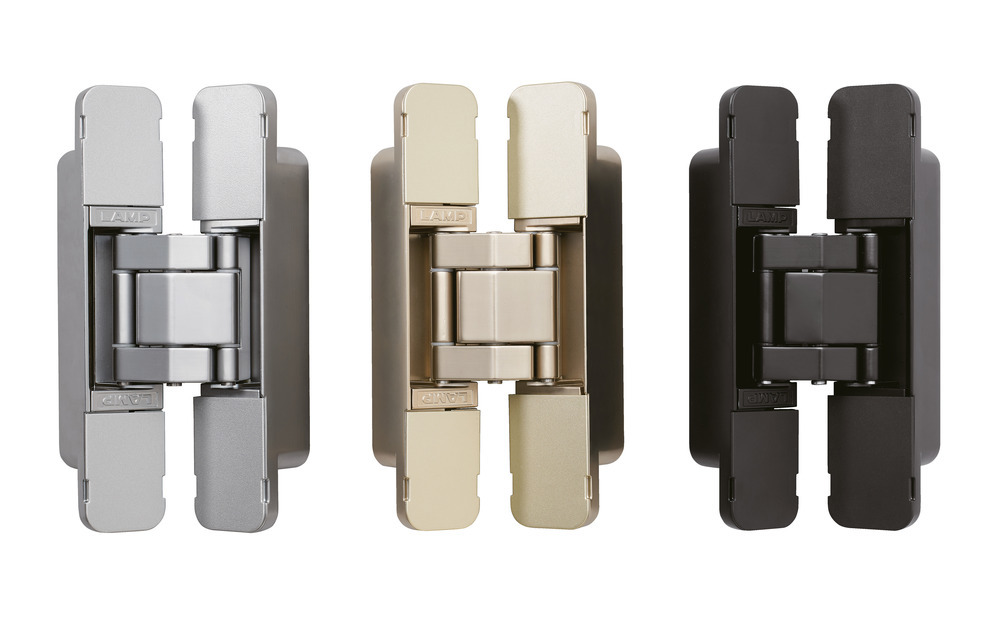

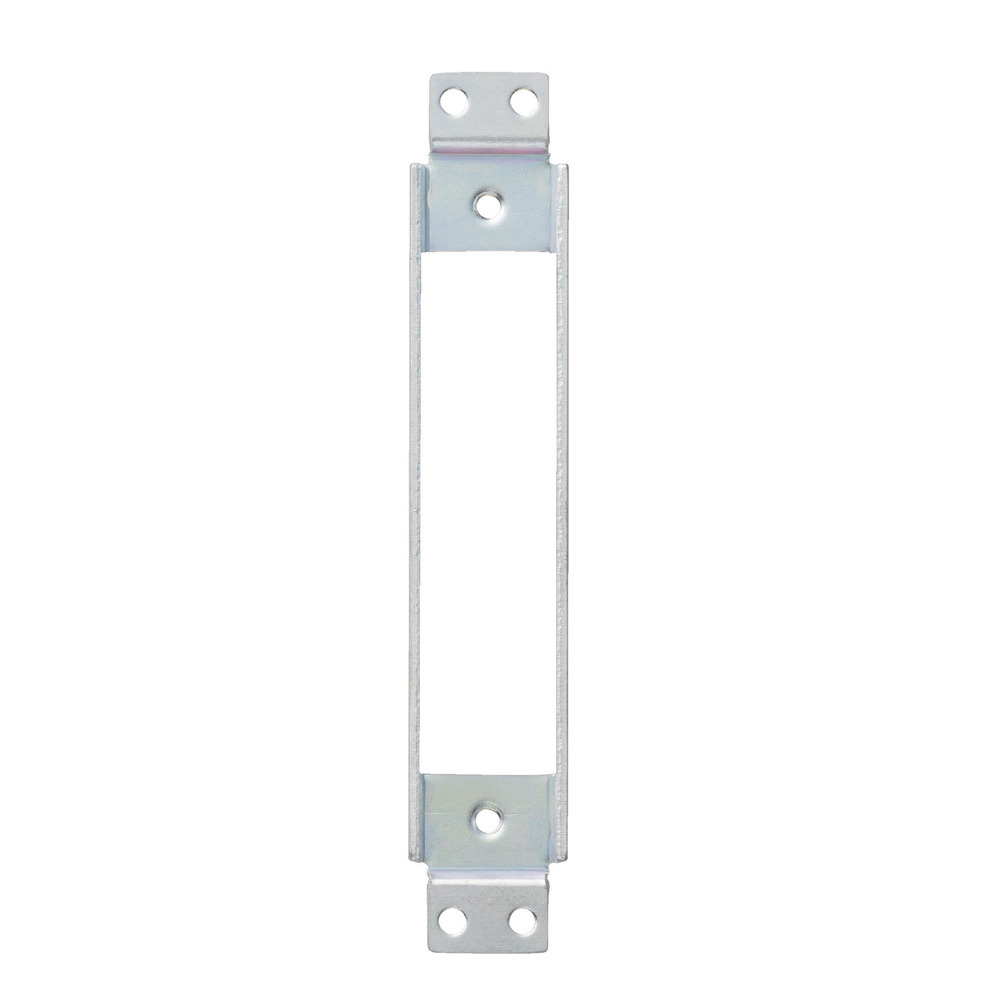

●用于将HES3D-120型、HES3D-120-A100型安
装在钣金门（SD）、钣金框上的托座。

●嵌入深度浅，门和框的嵌入加工方便。
●具有三维调节功能，可方便地进行上下、左右、前后方向的微调。
●铰链可分离为门侧和框侧，并具有将门预固定在框上的功能，门的安装非常方便。
●门下垂量小。
●获得2011年度Good design奖。

●适用于门厚19 mm的小型HES系列。
●嵌入深度浅，门和框的嵌入加工方便。
●具有三维调节功能（上下、左右、前后）。
●铰链可分离为门侧和框侧。

●适用于门厚23 mm的小型HES系列。
●嵌入深度浅，门和框的嵌入加工方便。
●具有三维调节功能（上下、左右、前后）。
●铰链可分离为门侧和框侧。

●嵌入深度浅，门和框的嵌入加工方便。
●具有三维调节功能（上下、左右、前后）。
●铰链可分离为门侧和框侧，并具有将门预固定在框上的功能，门的安
装非常方便。

●嵌入深度浅，门和框的嵌入加工方便。
●具有三维调节功能（上下、左右、前后）。
●铰链可分离为门侧和框侧，并具有将门预固定在框上的功能，门的安
装非常方便。
●已获得耐火标准ANSI/UL 10C和CAN/ULC-S104（注册号 20160430-
R38588）
●与另售的托座同时使用，也可安装在钢门（SD）上。

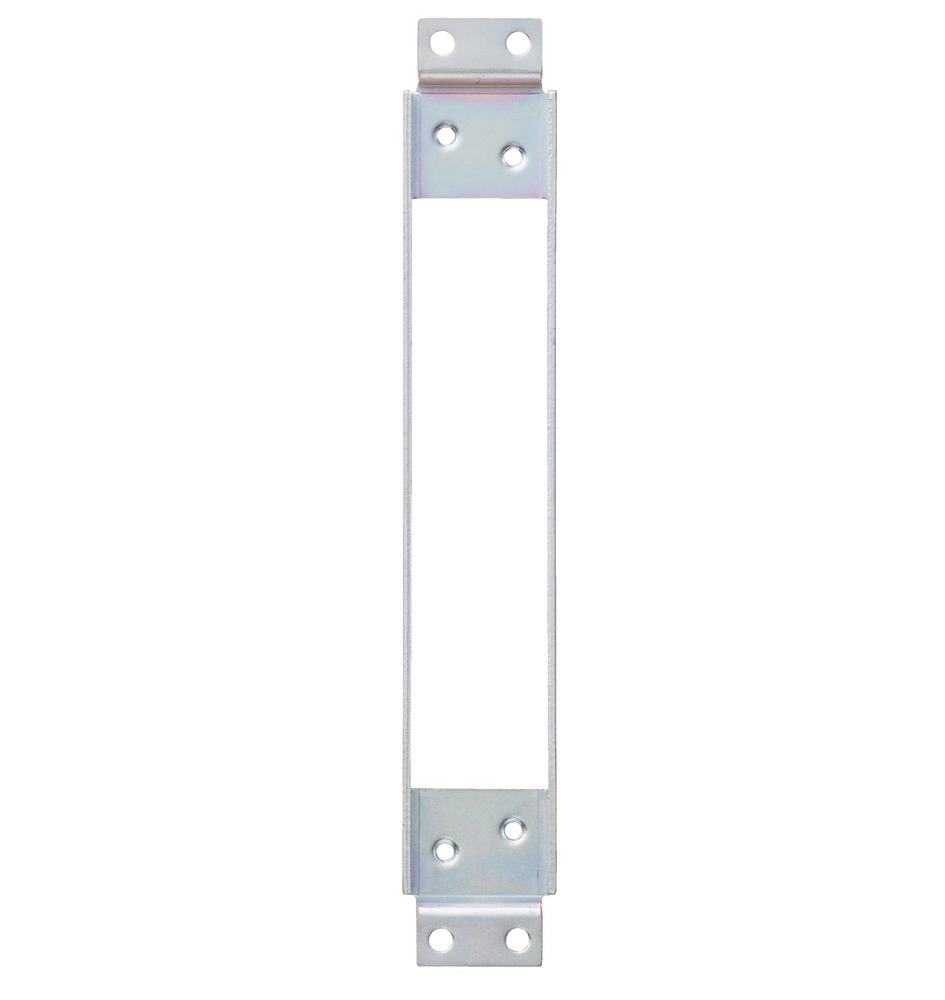

●用于将HES3D-E190型安装在钣金门（SD）、钣金框上
的托座。
